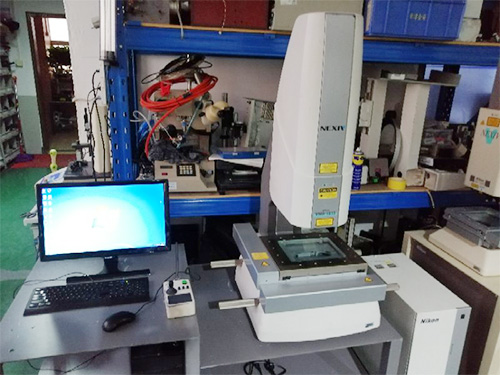

​二次元影像仪又称影像测量仪、2D 测绘仪，依托CCD/CMOS 工业相机 + 光学镜头 + 数字图像处理，非接触式采集工件 X/Y 平面二维坐标，自动测算尺寸、角度、孔距、轮廓、平面形位公差，是传统光学投影仪升级替代设备。
1. 机身底座（精度基础）
材质：天然大理石，热膨胀系数极低，长期不变形；禁止铸铁底座；
平面度：工作台大理石平面度≤2μm/m；
承重：标准机型 20～40kg，大型行程可达 80kg；
减震：标配可调水平减震脚，远离冲床、空压机振动源。
2. 传动与光栅尺系统
导轨：精密线性直线导轨，无间隙、低速无爬行；
驱动：全自动款配全闭环伺服电机，定位无漂移；
光栅尺核心指标：
分辨率 0.5μm，重复定位精度≤1μm；
通用精度公式：MPE=(2.5+L/200) μm（L 为测量长度 mm）；
高端机型可达 MPE=(1.8+L/300)μm。
3. 光学成像系统（测量精度核心）
镜头
标配 0.7X～4.5X 连续变倍远心镜头，成像无透视畸变；
高精密款选用定焦远心镜头，景深大、微小孔边缘更清晰。
工业相机
500 万 / 1300 万像素彩色 CCD/CMOS，画面无噪点；
亚像素图像处理，边缘识别精度提升 0.3～0.8μm。
多分区光源系统（关键配置）
底部透射光：测内孔、槽、透明件轮廓；
八段环形 LED 表面光：分段调光，适配金属、塑胶、反光工件；
同轴平行光：测盲孔、微小倒角、镜面工件；
冷光源设计，无热变形，亮度软件无极可调。
4. 工作台与行程规格
主流标准行程（X×Y×Z）：
小型：2010 / 3020（小件、连接器、螺丝）
通用：4030 / 5040（3C、塑胶、冲压件）
大型：6050 / 8060（大板、PCB、大模具）
Z 轴行程 150～200mm，用于对焦、选配测高探针。
