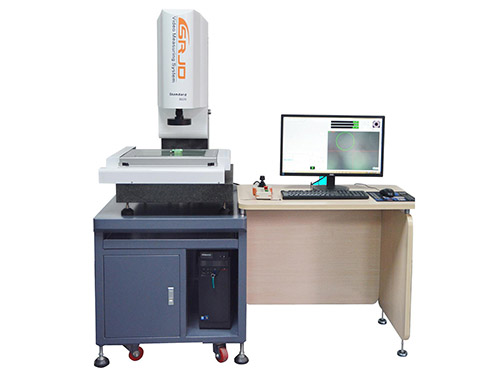

二次元测量仪检测避坑要点很多测量误差不是设备坏了，而是环境、打光、装夹、取点、基准、样品本身问题，下面按实操梳理高频坑点。具体如下，仅供参考：
一、环境与设备方面
不预热直接测量
设备开机直接测，光栅、镜头温度未稳定，尺寸漂移。
避坑：开机预热 15‑30 分钟；空调风口不要直吹机器；远离震动（冲床、空压机）。
长期不校准、标准块不核对
只靠软件，不用标准陶瓷块 / 线纹尺复核，设备漂移不知道。
避坑：每班用标准块抽检复核；每年第三方外校。
工作台玻璃、光栅尺脏污
玻璃台有油污、金属屑；光栅尺沾灰尘，造成数据跳数。
避坑：检测前擦净工作台，禁止硬物划伤玻璃。
镜头脏、对焦模糊
图像虚糊还继续采点，数据虚大虚小。
避坑：必须对焦到轮廓边缘锐利再取点；镜片只用镜头纸，禁止手摸。
二、光源打光（高发错误，80% 误差来自光源）
光源过亮，产生光晕虚影，轮廓 “变粗”，测孔径偏小、外形偏大。
光源太暗，边缘看不清，寻边抓错位置。
薄件不用底光；反光金属只开表面光，反光一片白茫茫。
避坑：
通孔、薄片轮廓：优先透射底光；
实体金属件：环形表面光；
镜面反光件：开同轴光消反光；
调到轮廓黑白分界清晰、无重影再采点。
⚠️同一产品，不要中途随便改动光源，光源一变测量结果就变。
三、工件装夹摆放坑点
工件倾斜，被测面不垂直镜头
工件歪放，透视效应直接带来角度、距离误差。
避坑：被测平面尽量平行玻璃台面；薄件、小零件用夹具、等高块摆正。
夹太紧导致工件变形
塑胶、薄冲压件大力夹紧，产品本身变形，测出来就是错的。
毛刺、飞边、油污没清理
仪器会把毛刺当成真实产品轮廓，尺寸偏大。
避坑：检测前清理工件毛刺、铝屑、油污；不要直接测量带毛刺的半成品。
被测特征被夹具遮挡，部分轮廓看不见。
四、建坐标系（基准坑）
测量基准和图纸基准不一致
图纸以 A 边为基准，实际测量取 B 边建坐标，角度、位置度全部错。
避坑：严格按照图纸基准元素建立工件坐标系。
取基准时，刚好采到毛刺、凹坑，基准线本身就歪。
避坑：建立基准的线、孔，选平整无缺陷区域多点采样。
五、取点采元素（操作坑）
测圆只取 4 个点，且点集中在一小段圆弧上
圆度、圆心位置误差很大。
避坑：测圆至少 6‑8 个点，均匀分布整个圆周。
直线只取 2 点，刚好落在毛刺 / 凹点上。
避坑：直线多采点，软件拟合，降低单点缺陷影响。
自动寻边参数设置不合理
寻边阈值太高 / 太低，机器抓错边缘；不同材质没有调整寻边参数。
倍率乱切换
低倍率定位，高倍率测量；不要用低倍率测微小特征，像素不足精度差。
避坑：测量特征统一倍率，低倍找位置，高倍采尺寸。
六、理解设备能力，不要硬测它测不了的项目
普通二次元不是 2.5 次元，不能测高度、深度、平面度，强行测高度数据无效。
深盲孔，光线照不到孔底，无法测底部孔径。
全黑色吸光件、强镜面反光件，成像差，测量不可靠。
七、手动二次元特别注意
手摇杆用力大小、移动速度不同，同一个人测同一产品数据有差异；不同操作员数据不一致。
避坑：重要尺寸多次复测；批量产品优先全自动二次元编程测量。
手抖动，鼠标点到轮廓外面。
八、报告与判定坑
直接把毛刺、缺陷点纳入计算，直接判 NG，实际产品本体是合格。
避坑：避开缺陷位置采点，区分产品真实轮廓与工艺毛刺。
忘记设备补偿、倍率补偿。
只看单次数据，不看重复性；数据跳动大不去排查光源、装夹，直接判定产品不良。
