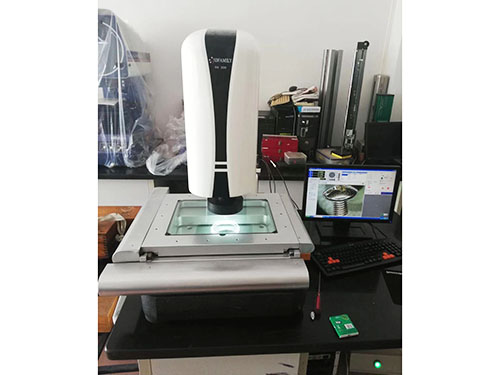

自动二次元影像测量仪核心：光学成像采集图像 + 伺服自动运动 + 光栅坐标定位 + 软件图像算法运算，把工件光学影像转化成真实物理尺寸，自动完成检测、批量编程测量。
“二次元” 主要测 X‑Y 平面：长度、孔径、圆弧、角度、孔距、位置度；Z 轴只做对焦，标准机型不能做三维尺寸，加装激光 / 接触测头才可测高度。
整体工作流程
1、光学成像采集图像
工件放置在透光玻璃工作台，光源系统配合打光：
底部轮廓透射光：测薄片、垫片，抓取外轮廓边缘；
顶部环形光、同轴光：测表面凹槽、孔、金属反光工件，消除反光阴影。
光线经工件，通过连续变倍 / 远心镜头放大成像，投射到 CCD/CMOS 工业相机；相机把光信号转为数字图像传入电脑；远心镜头减少成像畸变，保证放大倍率稳定。
2、CNC 伺服运动 + 光栅尺实时采集坐标
X/Y/Z 三轴由伺服电机驱动自动移动；三轴装配高精度光栅尺，实时反馈工作台真实物理位置。
关键点：不是靠图像像素直接算尺寸，而是图像像素点和光栅物理坐标做标定绑定，消除镜头倍率带来的误差，保证精度。
自动机可按预先编制程序，自动走位、自动对焦、自动取点，不需要人工摇杆操作。
3、软件图像处理，提取工件边缘
软件对图像降噪、灰度处理、阈值分割；用边缘检测算法，自动识别工件轮廓、孔、直线、圆弧的边界位置，抓取特征点坐标。
4、坐标换算与几何运算
软件把图像像素坐标，换算成光栅对应的实际物理坐标；通过几何运算，计算出长度、直径、半径、角度、距离、位置度等；可自动生成检测报表、导出数据。
5、批量自动测量
编写好程序后，重复工件可自动执行：自动走位、自动调光、自动对焦、自动采点、输出结果，实现批量检测。
四大核心系统
机械主体：花岗岩底座立柱，X‑Y 精密工作台，伺服传动；花岗岩热变形小、抗振动，保障运动精度。
光学影像系统：光源、变倍远心镜头、CCD 工业相机，负责成像。
运动与采集系统：伺服电机、光栅尺，负责定位、反馈真实位移。
测量软件系统：图像处理、边缘识别、几何计算、程序编辑、报表输出。
和手动二次元主要区别
手动：人工摇杆移动，人工对焦、人工采点；
全自动 CNC：电机伺服驱动，程序自动跑位，自动调光、自动对焦、自动采点，适合大批量工件检测。
主要局限
受光源、工件毛刺、反光、油污影响成像，会造成边缘识别出错；
标准二次元只擅长二维平面，普通版本不能测高度、三维曲面；
对环境温度、振动比较敏感，温度漂移会带来测量误差。
