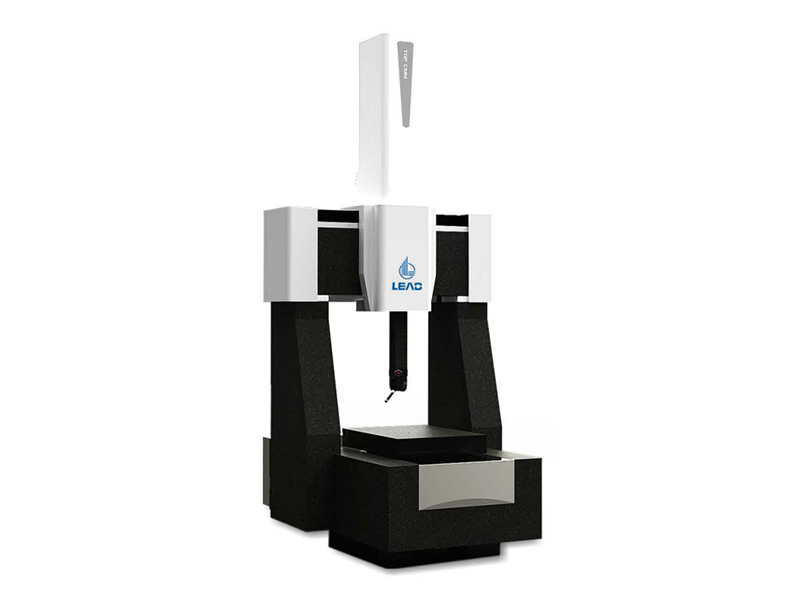

​进口三次元测量仪（三坐标测量机）通过三维取点实现高精度测量，其工作原理要求涵盖核心测量机制、关键部件精度、环境控制、操作规范及数据处理系统五大方面，具体如下：
一、核心测量机制要求
三次元测量仪通过三维坐标采集与计算实现测量，其核心原理为：
空间坐标系构建：基于X、Y、Z三个互相垂直的轴建立直角坐标系，形成测量空间的三维基准。
离散点采集：通过探测传感器（探头）与测量空间轴线运动的配合，获取被测物体表面离散空间点的坐标位置。
数学拟合与偏差计算：对采集的点群进行数学计算，分析拟合出被测几何元素（如平面、圆柱、圆锥等），并计算其与理论值（名义值）之间的偏差，完成零件检验。
二、关键部件精度要求
探测系统：
接触式探针：多数采用红宝石球探针，通过轻微接触工件表面获取坐标值。探针直径、球度误差需控制在微米级，以确保测量精度。
非接触式传感器（如激光、光学投影）：适用于柔软或易变形工件，需具备高分辨率和抗干扰能力。
导轨与运动系统：
气浮滑轨：主流设计，通过压缩空气在空气轴承与轨道间形成低摩擦力空气层，使运动部件浮于轨道上，减少干涉及变形，确保长期稳定性。
滚珠线性滑轨：较少用于大型机台，因干涉及变形较大，但成本较低，适用于小型设备。
测量系统：
光学尺：三轴均需安装高精度光学尺，用于测量工件上点的坐标位置。光学尺的分辨率和精度直接影响整体测量误差。
激光干涉仪：部分高端设备采用激光干涉仪实现亚微米级精度，适用于超精密测量场景。
三、环境控制要求
温度：建议控制在20±2℃（部分设备要求22℃±2℃），避免被测物和测量仪因温度变化产生膨胀或收缩误差。
湿度：维持在40%-70%（部分设备建议55%-65%），防止高湿度导致工件生锈或电子元件损坏。
振动：安装场所地面振动需满足特定标准（如10Hz以下振动时，振幅≤2μP-P；10Hz-50Hz振动时，加速度≤0.4gal），远离冲压床、大卡车通路等振动源，必要时建防振地基。
空气质量：设备使用空气轴承作动，对空气品质要求较高。建议提供独立气源，气压稳定于0.45MPa以上，并加强三联式滤水滤油器，确保气源干净，延长机器寿命。
四、操作规范要求
测头保护：每次测量后，需将立轴（Z轴）抬高至工件碰不到处，避免碰撞损坏。
平台清洁：大理石平台及立轴不可用水或油擦拭，必要时用酒精擦拭；平台可上少许专用蜡油，但导轨移动部位不能擦到蜡油。
工件摆放：工件应轻拿轻放，不可碰撞、划伤平台或凹槽处；平台、凹槽处需经常用吸尘器清扫灰尘。
坐标尺维护：坐标尺可用酒精擦拭，保持干净。
五、数据处理系统要求
软件功能：需具备强大的数据处理能力，可完成点群分析拟合、几何元素尺寸计算、形状与位置偏差分析等任务。
自动化检测：支持CNC（DCC）自动量测模式，移动轴均安装伺服马达，通过电控系统按程序指令自动完成测量，提高效率。
数据输出与逆向工程：支持SPC数据报表及测绘图输出功能，测量数据可导出至EXCEL表格，测绘图可导入CAD进行标注或逆向工程（如几何模型重建、产品制造等）。
