​自动三次元测量仪的测量范围通常由其X、Y、Z三个轴的zui大行程决定，常见型号的测量范围从200mm×200mm×160mm到1000mm×1200mm×800mm不等，具体取决于设备型号和设计需求。以下是详细说明：
一、测量范围的核心定义
自动三次元测量仪通过X、Y、Z三个轴的移动实现三维空间测量，其测量范围即三个轴的最大行程组合。例如：
小型设备：如MV-5030CNC型号，测量范围为500mm（X）×300mm（Y）×160mm（Z），适用于电子组件、五金机件等小型工件检测。
中型设备：如NC654-CNC型号，测量范围为600mm（X）×500mm（Y）×400mm（Z），可覆盖汽车零部件、模具等中等尺寸工件。
大型设备：如NC10128-CNC型号，测量范围达1000mm（X）×1200mm（Y）×800mm（Z），适用于大型机械等领域的超尺寸工件检测。
二、测量范围的影响因素
设备结构：

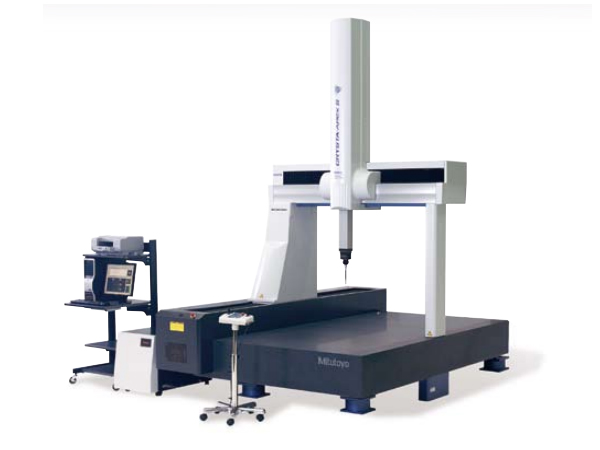

桥式结构：如环闭桥架型设计，驱动系统位于工作台中心，减少移动冲击，适合大行程测量（如800mm×1000mm×700mm）。
悬臂式结构：水平悬臂梁在Y轴移动，适合开放空间测量，但精度受悬臂长度限制，常见于早期或特殊场景设备。
应用场景：
精密制造：如电子、半导体行业，需高精度但较小测量范围（如200mm×200mm×160mm）。
大型工件检测：如汽车车身，需大行程设备（如1000mm×1200mm×800mm）。
技术升级：
复合测量技术：部分设备通过集成激光扫描或影像模块，扩展测量范围至2.5D或3D复合测量，但核心行程仍由三轴决定。
三、选型建议
根据工件尺寸：
小型工件（如手机中框）选择500mm×300mm×160mm范围设备。
大型工件（如汽车发动机缸体）需1000mm以上行程设备。
精度与效率平衡：
高精度需求（如±0.5μm）需牺牲部分测量范围，选择小型化设备。
批量检测场景可优先大行程设备，通过自动化编程提升效率。
扩展功能需求：
若需激光扫描或影像测量，需确认设备是否支持模块化扩展，并评估其对测量范围的影响。
