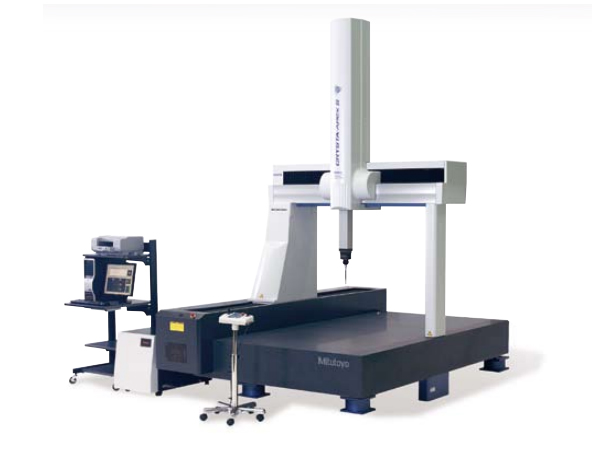

​非接触式三次元测量仪的技术构成涵盖光学、机械、电子、计算机图像处理及精密控制等多个领域，其核心组件与关键技术如下：
一、光学系统
光源技术
高亮度LED光源：提供稳定、均匀的照明，支持明暗场、微分干涉等多种观察模式。
激光光源：用于激光测距或结构光投影，实现高精度三维扫描。例如，激光线扫描技术通过投射激光线并采集反射信息，快速获取物体表面坐标。
蓝光/白光结构光：通过投射光栅条纹或编码图案，结合相位测量技术，实现复杂曲面的非接触式测量。
光学镜头
多组平场复消色差物镜：倍率范围通常为2X-100X，支持从宏观到微观的多尺度观测。
4K高清镜头：提供高分辨率成像，确保测量精度。
裂像法观察结构：Z轴采用裂像法原理，结合精密导轨设计，实现高度方向的精准测量。
投影与成像系统
落射式照明与透射光源：支持表面形貌与内部结构的联合观测。
CCD/CMOS图像传感器：采集反射光信号，转换为数字图像供后续处理。
二、机械系统
高精度运动平台
X/Y/Z三轴移动平台：采用气浮导轨或精密滚珠导轨，确保低摩擦、高刚性运动。例如，X轴移动范围可达200mm，解析率0.001mm。
Z轴升降机构：结合裂像法观察与精密导轨，实现高度方向的微米级调整。
平台与底座
花岗岩/大理石材质：提供优异的平面精度和热稳定性，减少环境振动对测量的影响。
承重设计：工作台zui大承重可达30kg，适应不同尺寸工件的检测需求。
三、电子与控制系统
光栅尺与编码器
高分辨率光栅尺：分辨率可达0.5μm，实时反馈三轴位置信息，确保测量精度。
线性编码器：通过光电转换原理，将位移信号转换为数字信号，支持闭环控制。
运动控制器
多轴同步控制：实现X/Y/Z三轴的联动运动，支持复杂轨迹规划。
动态误差补偿：通过算法修正机械变形、温度漂移等因素引起的误差。
传感器与信号处理
激光测距传感器：测量激光束从发射到接收的时间差或相位差，计算被测物体与仪器之间的距离。
图像采集卡：将CCD输出的模拟信号转换为数字信号，供计算机处理。
四、计算机图像处理与软件系统
图像处理算法
滤波与去噪：消除图像中的噪声干扰，提高数据质量。
边缘检测与特征提取：识别物体轮廓、孔洞等几何特征，为三维重建提供基础。
相位解调与立体匹配：在结构光测量中，通过解码光栅条纹的变形，计算物体表面三维坐标。
三维重建与建模
点云处理：对采集的点云数据进行拼接、滤波、精简等操作，生成完整的三维模型。
几何元素拟合：通过最小二乘法等算法，拟合点、直线、平面、圆柱等基本几何元素，计算尺寸、形状及位置公差。
测量软件功能
自动对焦与数显调焦：支持一键测量，自动输出测量报告。
SPC报表统计：生成统计过程控制图表，支持质量追溯与分析。
CAD数据比对：将测量结果与CAD模型比对，评估加工误差。
五、精密辅助技术
温度补偿与隔振设计
环境适应性：通过温度传感器实时监测环境变化，修正热变形对测量的影响。
主动/被动隔振：采用空气弹簧或阻尼器隔离外部振动，确保测量稳定性。
安全保护系统
急停开关与滤波器：防止设备故障或操作失误导致的损坏。
防夹手设计：在运动部件周围设置安全光栅或传感器，避免人员受伤。
