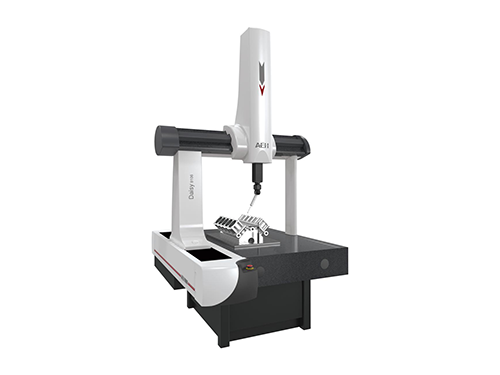

​影像三次元测量仪的精度是光学系统、机械结构、环境条件、测量方法、软件算法等多维度因素共同作用的结果，任何一个环节出现偏差，都会直接影响zui终测量结果。具体影响因素如下：
一、 光学系统因素：成像质量是精度的基础
光学系统的性能决定了工件边缘轮廓的清晰度，是亚像素级定位的核心前提。
镜头性能
畸变误差：普通镜头存在径向 / 切向畸变，会导致成像后的工件尺寸 “失真”（如直线变曲线、圆形变椭圆）；高精度机型需配备远心镜头，可消除畸变，保证不同景深位置的测量一致性。
分辨率与放大倍率：镜头分辨率不足会导致边缘模糊，放大倍率误差会直接引入尺寸比例偏差；需根据工件大小匹配合适的倍率，避免 “大工件用小倍率（细节丢失）” 或 “小工件用大倍率（视野不足）”。
照明系统
照明亮度不均、角度不当，会导致工件边缘对比度低，软件无法精准提取边缘（如暗场下的亮边、反光件的光晕）。
需根据工件材质选择同轴光、环形光、平行光、轮廓光等照明方式，例如透明件用同轴光，金属件用环形斜光减少反光。
相机性能
相机的像素尺寸、信噪比决定成像精度，像素尺寸越小（如 2.4μm），亚像素定位精度越高；低信噪比会导致图像噪点多，干扰边缘提取。
二、 机械结构因素：运动精度是精度的核心保障
测量仪的 X/Y/Z 三轴运动平台是实现三维定位的关键，其机械精度直接决定坐标准确性。
导轨与驱动系统
导轨的直线度、垂直度误差会导致运动轨迹偏离，例如 X 轴直线度差会让水平移动时出现 “倾斜”，引入尺寸误差；高精度机型需用气浮导轨替代滚珠导轨，减少摩擦与磨损。
驱动电机的定位精度、重复定位精度（如伺服电机 + 光栅尺）至关重要，光栅尺的分辨率（如 0.1μm 级）直接决定位移测量的zui小步长，光栅尺安装不当（如倾斜、松动）也会引入误差。
工作台与夹具
工作台的平面度误差会导致工件放置不水平，测量高度或垂直度时出现偏差；夹具的定位精度、夹紧力需适中 —— 夹紧力过大会导致工件变形（如薄壁件、软质件），夹紧力不足会导致工件在测量中偏移。
整机刚性
机身刚性不足时，移动轴加速 / 减速、工作台承重会导致机身轻微变形（如悬臂式结构的挠度），进而影响测量精度；高精度机型多采用龙门式结构，提升整机稳定性。
三、 环境条件因素：外部干扰是精度的隐形杀手
影像三次元测量仪对环境敏感，温湿度、振动等外部因素会通过影响机械结构或光学系统，间接引入误差。
温度波动
温度变化会导致机械部件热胀冷缩（如导轨、光栅尺、工件本身），例如金属工件的热膨胀系数约为 10⁻⁵/℃，温度每变化 1℃，100mm 的工件尺寸会变化 1μm。
标准测量环境要求温度稳定在 20±2℃，避免阳光直射、空调直吹、热源（如机床、烘箱）靠近。
湿度与洁净度
湿度过高会导致光学镜头起雾、金属部件生锈；湿度过低会产生静电，吸附灰尘。灰尘附着在镜头、工件表面时，会遮挡边缘或形成伪轮廓，干扰软件识别。
振动干扰
车间内的机床振动、人员走动、车辆通行等，会传递到测量仪机身，导致成像模糊或运动轴定位偏差。高精度测量需配备防震地基 / 防震台，并远离振动源。
四、 测量方法与操作因素：人为与方法误差不可忽视
即使设备精度达标，不当的测量方法和操作也会导致精度下降。
测量策略
取点方式：测量圆时取点数量不足（如少于 8 点）会导致圆心拟合误差；测量直线时取点位置靠近边缘，会受工件毛刺、倒角影响。
焦距与景深：未精准对焦会导致图像边缘模糊，亚像素定位偏差；工件高度超出镜头景深范围时，不同高度的边缘清晰度不一致，引入误差。
工件摆放与预处理
工件未找平、找正，会导致测量基准与设计基准不重合（基准不重合误差）；工件表面的毛刺、油污、划痕未清理，会被软件误判为边缘。
操作人员技能
手动测量时的视觉对准误差、自动测量时的程序参数设置不当（如边缘提取阈值、滤波参数），都会影响测量结果的重复性。
五、 软件算法因素：数据处理的精准度
测量软件的算法直接决定了从图像到尺寸数据的转换精度。
边缘提取算法
软件的亚像素定位算法（如重心法、拟合法）精度不同，好的算法能将边缘定位精度提升至 0.1 像素以内；算法鲁棒性不足时，会受图像噪点、对比度影响，产生定位偏差。
误差补偿算法
软件是否具备镜头畸变补偿、温度补偿、光栅尺误差补偿功能，直接影响精度 —— 例如通过预先标定镜头畸变参数，测量时自动修正成像失真。
几何拟合算法
对圆、直线、平面等几何元素的拟合算法，会影响形位公差的计算精度，例如zui小二乘法拟合与zui小区域法拟合，针对圆度、平面度的测量结果会有差异。
